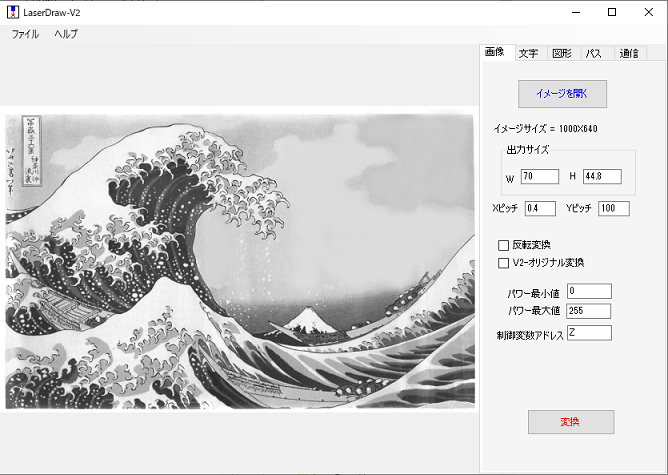

画像画面の説明
この画面では、イラストや写真などの画像を取込み、色の濃淡をレーザー出力に変換して出力します
| イメージを開く |
画像ファイルを読込みすま |
| 出力サイズ |
実際に加工するサイズをミリ単位で指定します（縦横比は保持される） |
| Xピッチ、Yピッチ |
各軸の解像度を設定します |
| 反転変換 | 出力を反転しますが、通常は使うことは無いと思います |
| V2オリジナル変換 | X軸の移動は１指令で、レーザー出力値のみを専用のフォーマットで出力します チェックしない場合は［制御変換アドレス］のアドレスを指定して 一般的な制御出力が可能になります |
|
パワー最小値 |
レーザーの出力値を指定します |
| 変換ボタン | 画像を処理してパス画面に表示します |
※ V2オリジナル変換のXピッチについて
オリジナル変換を選択した場合は、レーザーの照射出力値を一時的にArduinoのメモリーに入れます
ArduinoUNOを使用した場合はX軸１移動につき500分割が上限となります
（ 例：X軸の移動距離200ｍｍの場合は分割ピッチ0.4ｍｍが上限です ）
通常の使用では特に問題のある解像度ではありませんが、大きなワークで高彩度の加工を行いたい場合は
ArduinoMEGAを使用する事で約４倍の分解能に対応できますので、ご希望の場合は購入ページでArduinoMEGAを選んでください。（MEGAはUNOIと比べてサイズが約1.5倍長くなりますのでご注意ください）
